ＴＡＮＡＢＥの精密微細加工技術の紹介と加工設備の紹介

お客様から選ばれる理由

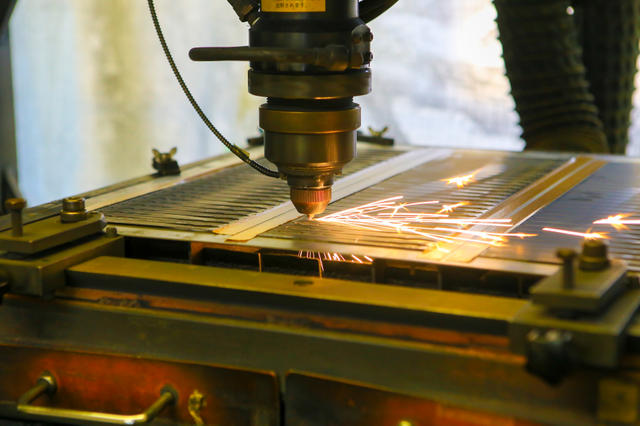

レーザーでの精密加工技術

当社では、最新の精密微細加工が可能なCO2レーザー加工機２台とファイバーレーザー加工機１台を所有しております。
眼鏡部品の製造で培った技術を応用し、機械部品や医療部品、装飾部品など様々分野の部品加工が可能です。
ファイバーレーザー加工機ではスポット径が非常に小さく、ワークへの熱影響も最小限に抑えれるので、微細かつ高精度の加工を行うことが出来ます。
材質に関しても鉄、ステンレス、チタンなどのほかに、アルミ、銅、真鍮などの非鉄金属や木材、プラスチックなど様々な材質の加工も可能です。

TANABEの強み

当社は薄板の精密部品のレーザー加工を得意としています。
炭酸ガスレーザー加工機、ファイバーレーザー加工機の両方を所有しており、お客様に合った加工を行えるよう工夫しています。
また、高出力の深彫りマーキングレーザーを所有しており、レーザー加工後に深彫りマーキングを行うことで今までにないデザインなどを行うことも出来ます。
品質においても、画像測定機を所有しており、加工後の品質確認をきっちりと行います。

設備

澁谷工業㈱製　超精密ファイバーレーザー加工機SPF2305A

＜発振器出力＞ファイバーレーザー400W
＜加工範囲＞500mm×500mm
＜加工板厚＞0.01mm～
＜加工材質＞鉄系、ステンレス、チタン、アルミ、真鍮、銅など
当社の超精密ファイバーレーザー加工機は、ビーム径が40μmとCO2と比べ小さく、ワークへの熱影響も少なく、歪みが少ないためワークに対して多くの穴加工を行うものやメッシュ系のワークなどの微細精密加工を得意としています。また、CO2レーザー加工機では困難とされていたアルミ、銅、真鍮などの高反射材の加工も可能となりました。

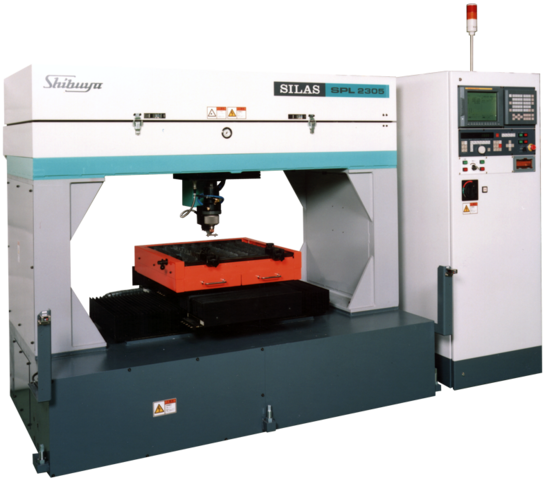

澁谷工業㈱製　超精密炭酸ガスレーザー加工機SILAS-SAM　SPL2305A型

＜発振器出力＞CO2レーザー400W
＜加工範囲＞500mm×500mm
＜加工板厚＞0.01mm～
＜加工材質＞鉄系、ステンレス、チタン、木材、プラスチックなど
精密CO2レーザー加工機は、ファイバーレーザー加工に比べ切断面品質が良好で切断面を含めた外観品質を求めるような加工に適した設備です。また、木材やプラスチックなどのワークも加工することが可能です。

パナソニックデバイスSUNX㈱製　深彫りマーキングレーザー加工機LP-MA

＜発振器出力＞ファイバーレーザー８０W
＜加工範囲＞220mm×220mm
高出力のファイバーレーザー発振器を搭載しており、従来のマーキングレーザー加工機では不可能だったワークへの深彫りが可能になりました。
特に、眼鏡部品や装飾部品などにおいてはレーザー加工後にマーキングレーザーにて加工することで従来になかった新しいデザインも加工できるようになりました。

ブラザー工業㈱製　マシニングセンタS700X1

＜テーブルサイズ＞800mm×400mm
＜主軸＞BT30　16,000min-1
＜加工材質＞鉄系、ステンレス、チタン、アルミ、真鍮、銅など
当社ではBT30仕様のマシニングセンタで、小物加工を得意としています。
主軸回転数も16,000min-1の高回転仕様になっており、切削面の品質向上や切削速度の向上などのメリットあります。
また、弊社でのレーザー加工後にマシニングセンタでの追加工も可能です。
